1x16 ربن فائبر کیبل

مصنوعات کا تعارف

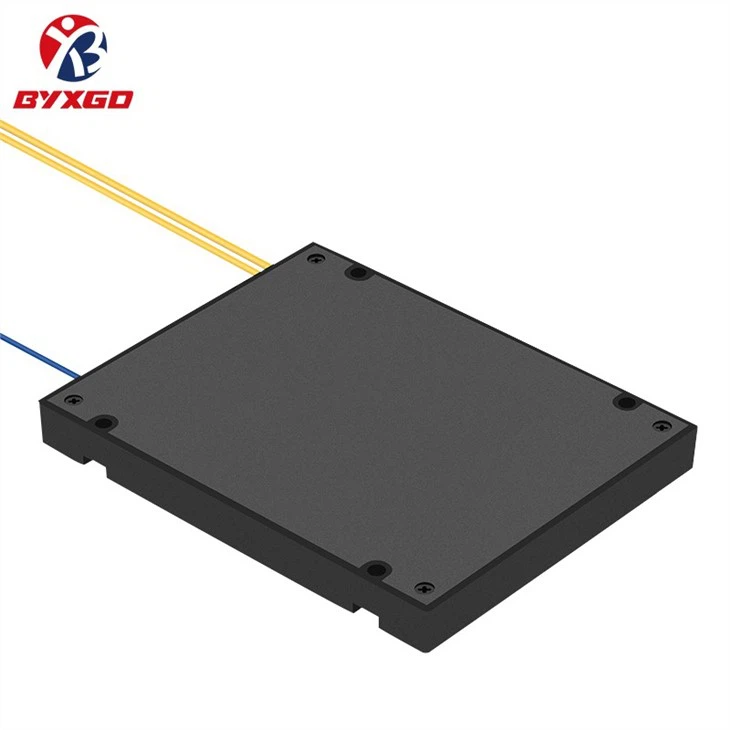

سنگل موڈ1x2 SC APC PLC اسپلٹر باکس

پی ایل سی اسپلٹر کوارٹج سبسٹریٹ انٹیگریٹڈ ویو گائیڈ آپٹیکل پاور ڈسٹری بیوشن ڈیوائس پر مبنی ہے، اس میں چھوٹے حجم، ورکنگ ویو لینتھ رینج، اعلی وشوسنییتا، اچھی روشنی کی یکسانیت وغیرہ کے فوائد ہیں، خاص طور پر غیر فعال آپٹیکل نیٹ ورک (EPON، BPON، GPON وغیرہ) کے لیے موزوں ہے۔ ) مقامی اور ٹرمینل آلات سے منسلک ہیں اور آپٹیکل سگنل کی تقسیم کا احساس کرتے ہیں۔
بیئر پی ایل سی اسپلٹر پی ایل سی اسپلٹر چپ اور ان پٹ، آؤٹ پٹ آپٹیکل فائبر سرنی کو ایک مربع دھاتی ٹیوب میں ڈال رہا ہے، جس کا قطر 0.9 ملی میٹر یا 250 ملی میٹر ہے، فائبر کو ویلڈیڈ کیا جا سکتا ہے، مختلف اقسام کی پروسیسنگ بھی کی جا سکتی ہے۔ آپٹیکل فائبر کنیکٹر

تفصیلات:

تفصیلات (1XN):

پیرامیٹرز	1×2	1×4	1x8	1×16	1×32	1×64	1×128
آپریٹنگ طول موج	1260 ~ 1650nm
اندراج نقصان (dB) (P/S گریڈ)	3.6/4.0	7.2/7.4	10.2/10.5	13.5/13.7	16.2/16.7	20.5/21	23.8/24.5
یکسانیت (dB)	0.4	0.6	0.8	1.0	1.2	1.8	2.0
PDL (dB)	0.2	0.2	0.3	0.3	0.3	0.4	0.5
واپسی کا نقصان (dB)	55 سے بڑا یا اس کے برابر
ہدایت (dB)	55 سے بڑا یا اس کے برابر
TDL(dB)	0.5
آپریٹنگ/اسٹوریج کا درجہ حرارت (ڈگری)	-40~85

تفصیلات (2XN):

پیرامیٹرز	2×2	2×4	2×8	2×16	2×32	2×64	2×128
آپریٹنگ طول موج	1260 ~ 1650nm
اندراج نقصان (dB) (P/S گریڈ)	3.8/4.2	7.5/7.8	10.7/11	14/14.2	17/17.5	21/21.5	25/25.5
یکسانیت (dB)	0.6	1.0	1.2	1.5	1.8	2.0	2.5
PDL (dB)	0.2	0.2	0.3	0.3	0.3	0.4	0.4
واپسی کا نقصان (dB)	55 سے بڑا یا اس کے برابر
ہدایت (dB)	55 سے بڑا یا اس کے برابر
TDL (dB)	0.5
آپریٹنگ/اسٹوریج کا درجہ حرارت (ڈگری)	-40~85
نوٹ: اوپر کے تمام ڈیٹا میں کنیکٹر شامل نہیں ہے۔
